Heizung

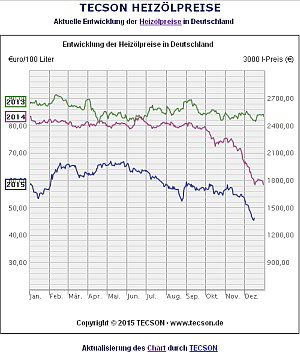

Heizölpreise aktuelle Preisentwicklung.



Wenn Sie den aktuellen Heizölpreis benötigen, oder die Preisentwicklung verfolgen wollen oder müssen klicken Sie auf das Bild und Sie werden weitergeleitet.





Wie immer muss ich mich, bedingt durch unsere oft putzige Rechtsprechung, von Inhalten fremder Seiten distanzieren.



Schornsteinfeger - Verbrennungsluft Dunsthauben u. ähnlichen



Da dieses Thema für Heizung und Lüftung relevant ist,

wurde es bei Lüftung untergebracht.

Sie finden es über den Weg

   ELEKTRO--- Lüftung für Bäder,Küchen und usw.-------Schornsteinfeger-Heizung-Dunsthaube- das ewige Thema.



Umbau einer alten Heizungsanlage auf Brennwertgerät, mit einem Kurzvideo.



Eine alte Gaskesselanlage wurde auf Gasbrennwert umgerüstet..

Hier können Sie viel Arbeit komprimiert auf ein 5,3min. Video sehen.






 Kicken Sie auf eines der Bilder um den Film zu sehen.

Das Video MPEG4 Format  ca.40,5 MB Laufzeit ca. 5,3 Min.



Download Filmchen





Brennwertanlage gehobener Qualität mit Warmwasserspeicher.



Hier sehen sie eine Brennwertanlage mit Warmwasserspeicher für ein 1. Fam. Haus die Anlage wurde 2008 erstellt.



Isolationsarbeiten wollte der Betreiber in Eigenleistung erstellen.



Diese Anlage wird Raumluftunabhängig betrieben, die Verbrennungsluft wird über den Abgaskamin im Gegenstromverfahren dem Brennwertgerät zugeführt. Diese Betriebsweise unterstützt das System, die Abgase werden noch weiter abgekühlt, da bedingt durch die Luftführung die Abgaswärme an die kalte Verbrennungsluft abgegeben wird. Erste Messungen haben hier 106% feuerungstechnischen Wirkungsgrad ergeben.

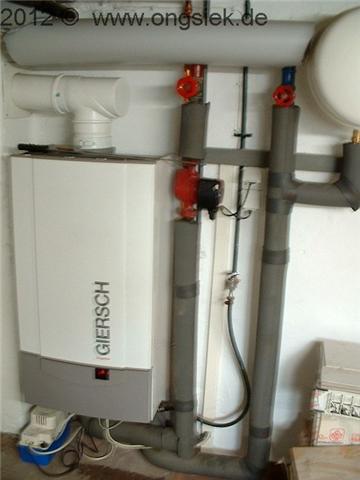

Umbau Heizung 1 Fam. Haus Alt..... Neu

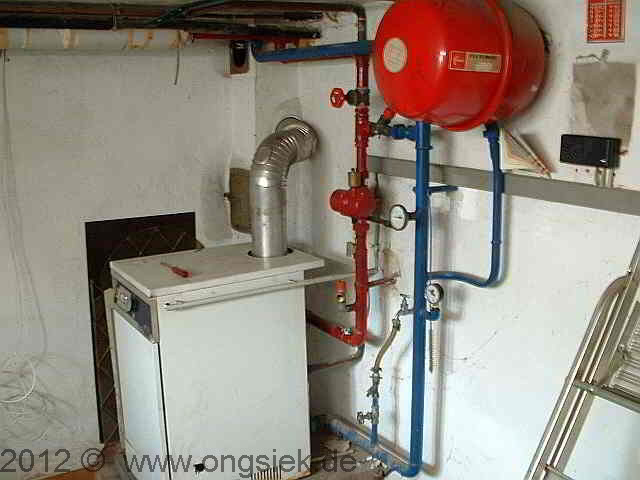

Alt  Heizwerttechnik

Neu Brennwerttechnik

Die Altanlage, Verluste 14 %, da der Wirkungsgrad nicht nennenswert gesteigert werden konnte, kam nur ein neues Gerät in Frage.

Da ich hier Entscheidungsfreiheit hatte war natürlich ein Girsch Brennwertgerät das Gerät der Wahl.

Nach Fertigstellung, gemessen durch den Girsch Kundendienst, Feuerungstechnischer Wirkungsgrad 107 %.

Einbau, Raumluftunabhängig Verbrennungsluft über den Abgaskamin.

Da hier kein Abfluss für das anfallende Kondenswasser vorhanden war, wird eine automatische Kondenswasserpumpe, im Bild unten links, eingesetzt.

Anlage bis jetzt Störungsfrei ( Stand Mz.2012 ) Einbau 3.tes Quartal 2006.











Heiztherme neu, in Heizwerttechnik als Kamingerät *





Der Küchenkessel welcher hier sonst für Wärme sorgte, wurde durch eine Heiztherme ersetzt, nein, der Küchenkessel war nicht defekt, nur unansehnlich, der Zahn der Zeit halt.

Da man den neuen Mietern auch noch eingeredet hat, dass eine solche Therme viel sparsamer ist, konnte man reden, was man wollte, es musste eine neue Therme sein.

Nun gut, was soll man machen, wenn alle glauben, dass dieses Teil besser ist. Es sieht natürlich besser aus und steht auch nicht auf dem Fußboden was unbestritten ein Vorteil ist.

Aber nach drei Mieterwechseln ahne ich schon wie diese Therme aussieht.

Zur Technik, ein Brennwertgerät war hier leider nicht möglich. An den Zügen des Schornsteins sind bereits mehrere Heizwert-Geräte angeschlossen. Die vorhandenen Züge des Kamins haben  somit eine Mehrfachbelegung und gemischt geht halt nicht.

Zur Information, Vaillant hat inzwischen (2013) die Produktion von Küchenkesseln komplett eingestellt. Geräte in Heiztechnik werden nach heutigem Kenntnisstand auch bald aus dem Sortiment verbannt. Das wird in vielen Mehrfamilien-Häusern, mit Etagenheizung, welche an mehrfach belegten Kaminen angeschlossen wurden zu erheblichen Problemen führen.

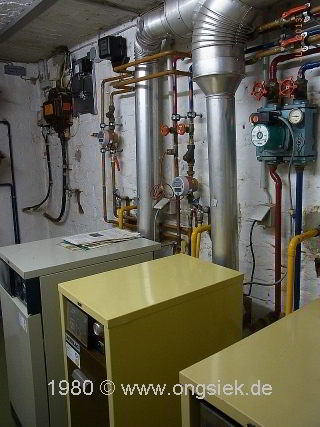

Heizungsinstallation für ein 3-Familienhaus *



So um 1980 entstand diese Anlage mit drei Kleinkesselen im Keller, an einem Sammelkamin.

Die Rohre wurden durch einen freien Kaminschacht in die entsprechenden Wohnungen geführt. Zwei Rodiac-Kessel tun hier ihren Dienst, später, als die Anlage erweitert wurde, kam noch ein  Vaillantkessel hinzu, denn der Hersteller Rodiac existierte nicht mehr.

Bis auf ein paar Kleinigkeiten arbeitete die Anlage die ganzen Jahre ohne nennenwerte Störungen, und wir schreiben nun das Jahr 2014, auch die Abgasverluste bewegen sich weit unter allen Grenzwerten.

Was is das ?? Heizwert und Brennwert



Der Heizwert ist die maximale Wärmemenge welche bei einer Verbrennung nutzbar ist, ohne das der im Abgas enthaltende Wasserdampf kondensiert.

Der Brennwert ist somit der Heizwert + dem Energiegewinn aus der Kondensation des Wasserdampfes der Abgase.

Der Brennwert   ist somit der Heizwert + latente Energie.

Latente Energie tritt bei Schmelz- oder Verdunstungsvorgängen auf und dient der Aufrechterhaltung vergrößerter Molekülabstände bei diesen Vorgängen. Da sie nicht direkt nachweisbar ist, wird sie auch als versteckt bezeichnet.



Der Brennwert wurde früher als oberer Heizwert bezeichnet, der Heizwert somit als unterer Heizwert.

(Folgendes habe ich, mal, so in etwa, irgendwo, im Internet gelesen)

Ein interessanter Vergleicht:

Der Tagesbedarf eines Menschen bei mittelschwerer Arbeit beträgt ca.12.000 KJ/Tg

Um die gleiche Menge Energie, wie die, eines Kilogramms Heizöls, zu erzeugen,

müsste er ca. einen Tag  arbeiten!



1 KJ = 0,001163 KW/h     somit       12.000 KJ = 13,96 KW/h

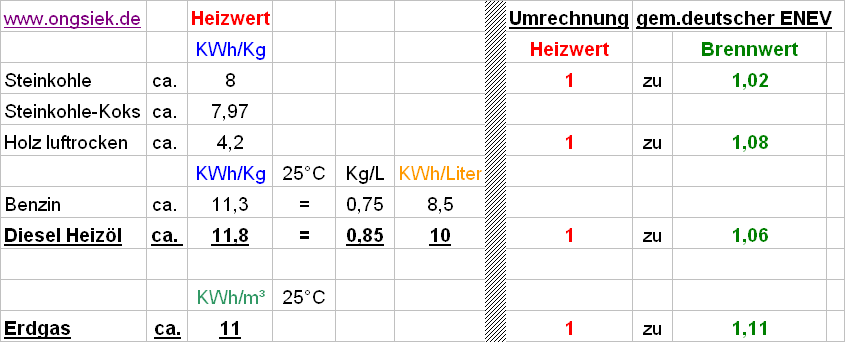

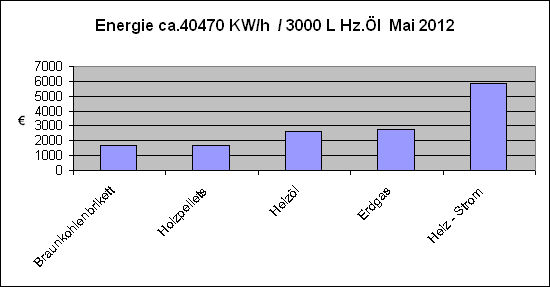

Brennstoffkostenvergleich











Einige Gedanken zum Heizen mit Strom __aber auch zu Gas, Öl, Holz.

Heizen mit Strom.

Es sollte, wenn immer möglich eine Ausnahme bleiben, denn Heizen mit Strom ist nicht wirklich schlau auch wenn manchmal etwas anderes verbreitet wird.

Als Ausnahmen würden z.B. gelten, Sie sind Wind oder Wasser - Stromerzeuger hier müsste man einmal überlegen, ob die unverkäuflichen Energiemengen zum Heizen genutzt werden, oder, es wirtschaftlicher ist, die Leistung der Anlage  abzuregeln.

Begründung:

  1. Im Kraftwerk wird die Primärenergie (Uran,  Kohle, Gas, Öl, ...) in Wärme umgesetzt.
  2. Mit der erzeugten Wärme wird Wasser verdampft und somit Wasserdampf erzeugt.
  3. Der Wasserdampf wird in Turbinen geleitet welche nun mechanische Energie (Drehbewegung) bereitstellen.
  4. Mit der Drehbewegung wird nun ein Generator angetrieben, welcher Elektroenergie liefert.
  5. Diese Elektro Energie können Sie immer noch nicht nutzen denn sie hat die falsche Spannung und ist weit fort.
  6. Man kann sie nicht wirklich gut speichern, so dass sie  im Moment der Existenz auch genutzt werden muss, sonst treten Probleme auf, aber das führt hier zu weit. Bei mehr Info siehe Google Suchbegriff  Netzfrequenz usw.
  7. Die erzeugte Energie wird auf sehr hohe Spannungen transformiert um sie über weite Strecken, über die Fernleitungen transportieren zu können.
  8. Sie wird dann auf eine niedrigere Spannung transformiert um dann per Mittelspannungsnetz in die Nähe der Verbraucher transportiert zu werden.
  9. Dort angekommen wird sie in die ihnen geläufigen Spannungen ein weiteres Mal transformiert und über einige Stationen zu Ihnen ins Haus geleitet.
  10. Dort übernehmen Sie die Energie und leiten diese in Ihrem Netz zum Gerät.

Jeder, dieser sehr grob angeführten Schritte, ist mit Verlusten behaftet. Bis die Energie bei Ihnen am Gerät nutzbar wird haben wir so zwischen 30 % ehr 50 % verloren.

Bei Gas oder Ölheizungen wird Ihr Schornsteinfeger einen Aufstand machen wenn Sie nur 15 % verschwenden, was letztendlich noch nicht einmal stimmt.

Denken Sie selbst nach, lassen Sie sich nicht auf den falschen Weg schicken, lassen Sie sich nicht von Titeln wie Ing., Prof., Dr. usw. beeindrucken, fragen Sie sich, von wem wird der Redner oder Schreiber bezahlt, oft, hilft das schon weiter.

Oder, glauben Sie, dass es wirklich um Umweltschutz geht?   Mir würden x Gründe einfallen das es nicht so ist.

Oder, glauben Sie, dass es Lobby - Interessen sind?           ich auch.



Denn um wirklich wirtschaftlich zu heizen geht nur folgendes:

Vergleichen Sie die Brennstoffkosten der zur Auswahl stehenden Energieträger per KW/h,  denn der Wärmebedarf ihres Gebäude ist gleich ob Sie nun mit Gas, Holz oder Strom heizen. Das sind die wesendlichen laufenden Kosten beim Betrieb einer Heizungsanlage. Erst dann sollte man über Erstellungskosten, sonstige Betriebskosten, Wartungskosten, Empfindlichkeit der Technik, Reparaturfähigkeit im gealterten Zustand usw. nachdenken.

Je besser Sie die Punkte erfüllen desto wirtschaftlicher ist Ihre Heizung, aber wirtschaftlich muss nicht umweltgerecht sein, das verheizen von Abfallholz in Kaminen und Öfen ist eventuell wirtschaftlich aber nicht Umweltgerecht, man beachte die Wirkungsgerade von Öfen geschweige den von Kaminen (ohne Brennkammereinsatz) einfach alles grottenschlecht, und was ist mit dem Feinstaub und den Nasen Ihrer Nachbarn.

Aber manchmal kann auch Uralt - Technik im zeitgemäßen Design helfen, schon mal über Holzvergaser - Kessel nachgedacht?

Bleiben sie so dicht wie möglich an der jeweiligen Ur - Form des Energieträgers. Ein Holzscheit ist besser als ein Pellet. Haben Sie schon einmal überlegt wie viel Energie aufgewandt wird um ein Pellet herzustellen ....nein, es wird nicht nur Abfallholz genutzt, es werden ganze Stämme gehäckselt........ kann das sinnvoll sein????

Niedrige Temperaturen des Heizsystems  sind wichtige Argumente. Eine Fußbodenheizung ist immer wirtschaftlicher als der beste Heizkörper. Allerdings kann man Heizkörper auch wesendlich größer wählen, somit kann man mit niedrigeren Temperaturen arbeiten.

Wenig oder kein Verbrauch ist die erste Wahl, zwingend ist = vor und bei der Nutzung der Heizung zu Denken, denn, es ist sicher,  das mindestens 90 vom 100 der Witterungsgeführten - Heizungsregelungen falsch eingestellt sind, oft kommen die Bewohner  mit den richtigen Einstellungen nicht klar weil sie ihr Verhalten nicht ändern wollen. Thermostatventile, eine wirklich sehr komfortable Lösung, werden oft falsch benutzt. Wenn alle Komponenten, auch das Nutzungsverhalten als einer der wichtigsten Faktoren, zielführend aufeinander Abgestimmt sind wird sich der Effekt einstellen. Dei vielen Thermenheizungen ist zu beobachten das noch nicht einmal ein Raumthermostat vorhanden ist, geschweige eine Möglichkeit der Nachtabsenkung.

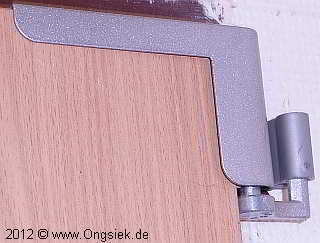

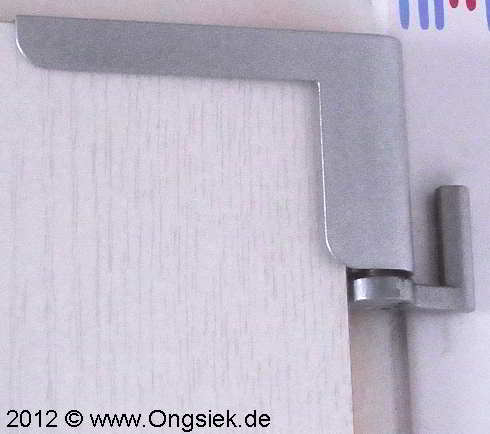

Hier sehen Sie exemplarisch für viele Dinge einen kleinen Türschließer welcher in fast jedem Baumarkt zu bekommen ist, wenige € kostet und von fast jedem selbst  montiert werden kann. Was so ein kleiner Helfer für wenige € spart, müssen Sie in Heizungstechnik mit  xxx €  erkaufen.







Natürlich kann auch eine neue Heizung sparen, aber machen Sie doch erst einmal eine Optimierung mit ihrer alten Anlage und besonders beim Nutzungsverhalten Sie werden sich wundern. Bei allen Bemühungen ist natürlich eine Isolierung des warmen Umfeldes ein MUSS.

Bei Neubauten, Groß - Sanierung oder ähnlichen könnte folgendes eine sehr gute Lösungen sein.

Systeme der Gattung kontrollierte Lüftung, welche die bereits vorhandene Wärme aus der verbrauchten Fortluft entzieht um damit die frische Zuluft zu erwärmen.

An Wärmerückgewinnung muss sich diese Gesellschaft erst noch gewöhnen, aber es sind schon brauchbare Lösungen erhältlich.

Sollten Sie neu bauen wollen, rate ich, neben der sowieso einzubauenden guten Dämmung, zur Wärmerückgewinnung, achten Sie auf Wärmetauscher mit hohen Wirkungsgraden in der Spitzenklasse habe ich von Tauschern um 90 % gelesen.

Zur Warmwassererzeugung eine thermische Solaranlage in Kombination mit einer Wärmepumpe (wenn möglich mit einem Gasmotorantrieb), die Wärmepumpe arbeitet nur wenn keine Solarwärme in ausreichender Menge zur Verfügung steht. Die Wärme aus dem Warmwasserspeicher soll so nötig auch zum Zuheizen des Heizungs- Wärmerückgewinnungs-  Systems genutzt werden.

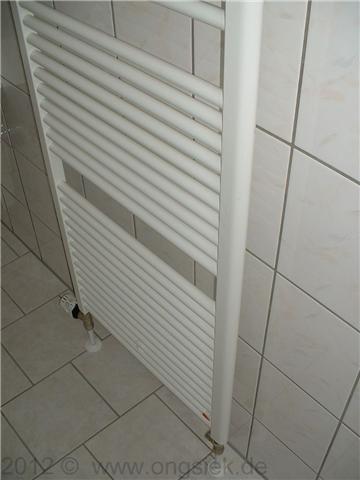

Badheizkörper







Nachrüstung im fertigem Wohnumfeld

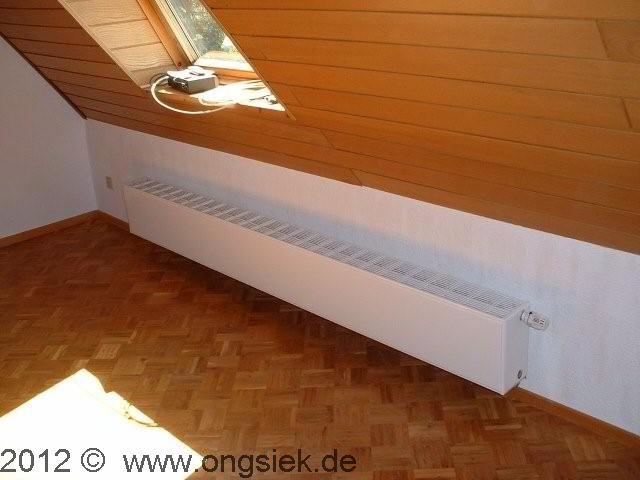

Ventil Plan Heizkörper

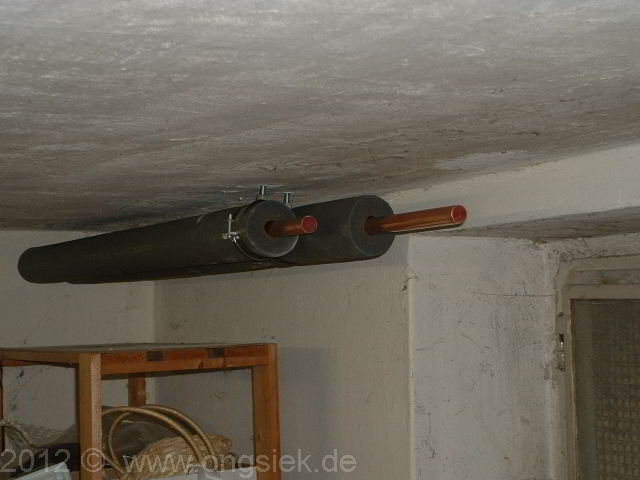

Heizungsrohre im Keller verlegt mit 100 % Isolierung





Fehler! So sollte es nicht sein.

Wenn das Thermostatventil öffnet setzt eine so starke Strömung ein, dass eine Geräuschkulisse erzeugt wird, welche einem offenen Wasserhahn mit starkem Strahl im Bad am Waschtisch nahekommt.

Es ist sehr schwer diesen Umstand eins zu eins wiederzugeben, da an Ihrem Computer die Lautstärke passend eingestellt seien muss, weiterhin haben die Lautsprecher einen erheblichen Einfluss.

Einstellung der Lautstärke an ihrem Computer :

Bei der Texteinblendung " Ventilsitz öffnet " sollte ein starkes Rauschen zu hören sein.

Video   WMV  12,1 MB  Laufzeit  00:01:19

Einige Tests haben ergeben, dass bei der Nutzung der  Monitorlautsprecher keine aussagekräftige Tonwidergabe möglich war.

Bitte beachten Sie die Ladezeit je nach ihrer Datenleitung.

Video zu So sollte es nicht sein

.

.

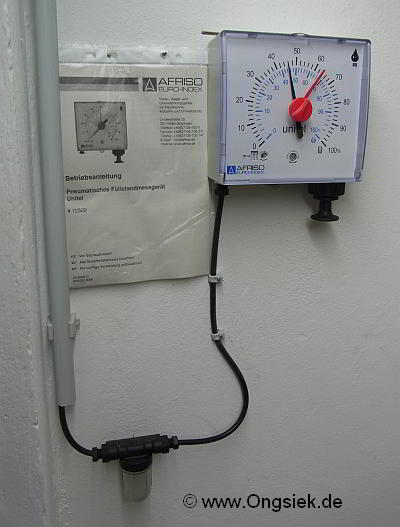

Heizölmenge im Tank bestimmen, kleine Helfer, die vieles einfacher machen.



Sie haben eine Ölheizung, ich auch, es nervt Sie, wenn Sie die Ölmenge ermitteln müssen, da es mal wieder ganz überraschend Herbst bzw. Winter wurde. So, mein Ärgernis ist nun endlich beseitigt, ich habe es endlich eingebaut, (es lag hier ja nur 3-5 Jahre  im Regal).

Toll, wie praktisch, er braucht noch nicht einmal Strom, sieht ziemlich langlebig aus, so wie ich es mag, warum habe ich es nicht ehr eingebaut, nun ja, selbst ist man immer zuletzt dran, warum eigentlich?

Es ist hilfreich und nützlich, wenn man es auch selten benutzt.





Die Funktionsweise ist genial einfach und somit ziemlich störungsfrei. Der linke Schlauch führt bis auf den Tankboden, er wurde mit einem Gewicht beschwert, damit er nicht aufschwimmt.

An der rechten unteren Ecke des Füllstandsanzeigers ist ein schwarzer Griff zu erkennen, das ist die Luftpumpe.

Es wird also ein geringer Luftdruck auf den Messschlauch gegeben, die überschüssige Luftmenge blubbert im Öltank aus der Messleitung.

Es ergibt sich, bedingt durch den Füllstand im Tank, ein Druck im Messschlauch, welcher über das Messwerk in % Füllmenge angezeigt wird.

Es ist selbstverständlich das die Tankhöhe (bzw. das Höhenmaß des oberen Ölpegels) bei maximaler Füllung am Messwerk eingestellt werden muss, die zwei Skalen sind auf unterschiedliche Tankgeometrien zurückzuführen.

Der rote Zeiger ist ein Merker, den man nach abgeschlossener Messung, auf das aktuelle Messergebnis stellt, sodass man auch nach Monaten noch weiß, was man heute ermittelte.

-----------------------------------------------------------------------

Hinweis:

So es sich um vermietete Objekte handelt, ist es meines Wissens nach, nicht statthaft die verbrauchte Ölmenge zwecks Heizkosteabrechnung nach diesen Verfahren zu ermitteln.

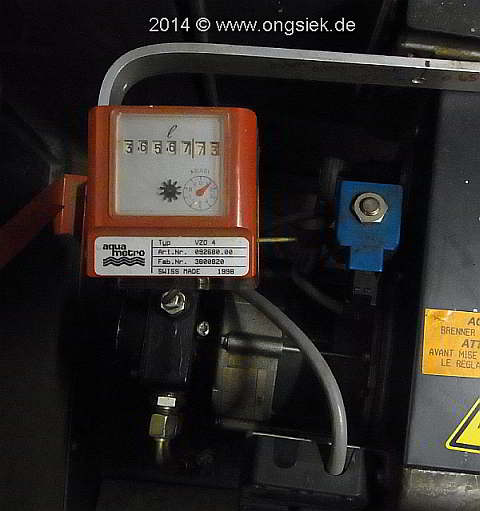

Hierfür sind geeichte Ölmengenzähler gefordert, beispielhaft in folgendem Bild zu sehen.





-----------------------------------------------------------------------

Ganz unabhängig von diesen Geräten, möchte hier auf die Excel Dateien aufmerksam machen,

unter anderen befindet sich dort ein Ölmengenrechner für liegende runde  Zylindertanks, als Eingabedaten benötigen Sie nur die gemessene Füllhöhe.

Den Rechner können Sie sich gern herrunterladen und nutzen, er ist ohne Makros auf Excel 2003 erstellt,  Excel 7 und 10 sind kein Hindernis, es handelt sich um eine XLS-Datei ohne Makros, somit ist auch das Open Office Paket eine Alternative, wenn Excel nicht zur Verfügung steht.

Die Exceldateien finden Sie hier  Helferlein und ein wenig Excel
