Info zu >>Kleine Helfer und mehr<<
Hier werden hilfreiche Dinge untergebracht ob es nun eine Excel - Tabelle oder Referenztöne sind, schauen Sie ob etwas Brauchbares für Sie dabei ist. Wie überall wird auch dieser Bereich erweitert.
Sollten Sie kein Excel besitzen, was sicher Schade ist, können Sie die Dateien auch mit kostenlosen Programmen nutzen.
Stand März.2013
- OpenOffice ist ein tolles und KOSTENLOSES Programmpacket, mit welchem man arbeiten kann, es wurde von mir allerdings nur sehr kurz geprüft, machte aber Eindruck.
- OpenOffice (nur eingeschränkte VBA Nutzung möglich) Tabellen mit VBA (Makros) werden hier gekennzeichnet.
Dieser Link sollte zu http://www.openoffice.org/de/ führen.
- das folgende müssen Sie nicht testen, denn es geht nicht oder funktioniert fehlerhaft.
- MS Works kann keine .xls Dateien mit Passwort öffnen, auch ohne Passwort ist die Wiedergabe oft sehr schlecht, und sogar fehlerhaftet, die Funktion der Tabelle ist oft unzuverlässig.
Tonfrequenzen (technisch) Sinus, Rechteck, Dreieck, Sägezahn
Hier finden Sie Tondateien, unter Anderem, kann man damit seine Lautsprecher und auch sein Gehör grob testen.
Da Sie ja sicher wissen, das in allen ihren Steckdosen nicht nur Spannung sondern wie bei Wechselspannung unabdingbar auch eine Frequenz steckt, können Sie die Spannung hören, wenn Sie auf die Signalform Sinus 50 Hz klicken. Dieser Ton wird auch als Netzbrummen bezeichnet, und ist meist unerwünscht. Wenn Sie den Ton nicht hören sollten, kann ihr Monitorlautsprecher diese niedrige Frequenz leider nicht wiedergeben.
Ob es nun die Netzfrequenz mit 50 Hz Sinus, oder ein 1000-Hz-Ton ist, es ist, für mich als Techniker, der mit solchen Dingen schon mal umgeht, immer wieder erstaunlich, wie viele Menschen sich unter z.B. 500 Hz nichts vorstellen können, und genau das hat mich zu diesem Machwerk bewogen.
Alle Ton-Dateien sind auf 30 sek. Laufzeit begrenzt, und sind als MP3-Datei gespeichert. Größe je Datei ca. 0,65 MB.
Dieses hier, ist keinesfalls ein Hör-Testersatz, denn bei einem Hörtest kommen noch viel mehr Parameter zum tragen.
Auch sind MP3-Dateien nicht die erste Wahl, bei Hörtests, WAV-Dateien haben meist eine höhere Qualität, nur die Datenmengen sind leider extrem groß.
Auch diese Dateien wurden alle als WAV-Dateien aufgezeichnet, nur die Datenmengen und der Zweck haben mich dazu bewogen alle WAV-Dateien in MP3-Dateien zu wandeln.
-
Größe einer WAV-Datei 5.680.306 Byte
-
Größe einer MP3-Datei 644.967 Byte

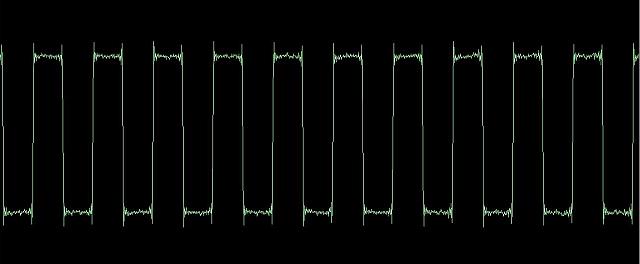

Das Signalbild, welches sich über der Liste mit den Links befindet, wurde mit dem Windows Media Player Version 11.0.6002.18311 dargestellt, so dass jeder dieses nachmachen kann, wenn er möchte.
Als Beispiel dienen uns hier die verbreiteten Signalformen:

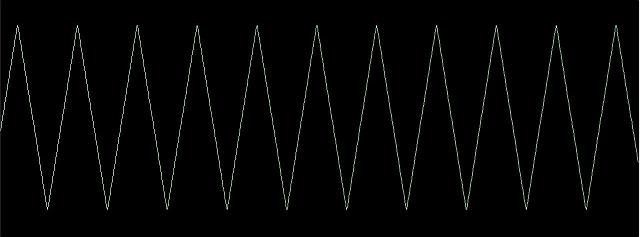

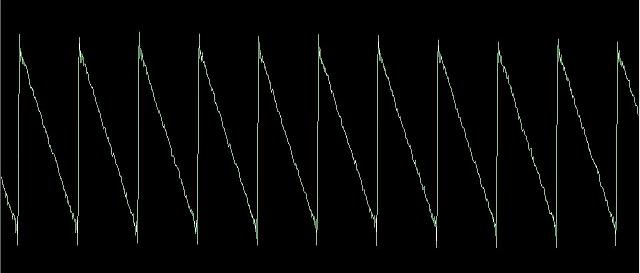

Sinus, Rechteck, Dreieck und auch der Sägezahn.
Wie Sie leicht feststellen können, hört sich ein Sinus Signal mit 500 Hz, im Vergleich zu, einem Rechtecksignal mit ebenfalls 500 Hz, viel sanfter an.
Noch ein bisschen Info an Rande:
1 Herz (Hz) = 1 Schwingung per Sekunde

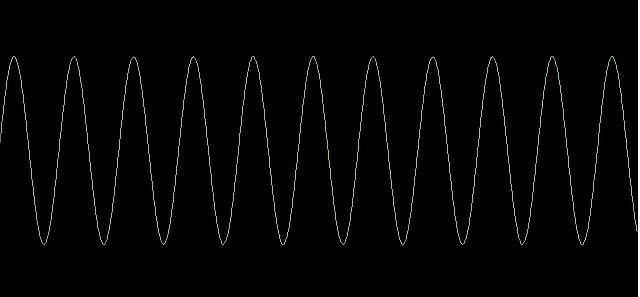

Es wurde das 500 Hz Tonsignal abgebildet.
Es sind ca. 10 3/4 Schwingung zu sehen.
Somit: 1 sek = 500 Schwingungen
1sek / 500 Schwingungen = 0,002 sek / Schwingung (2 msek)
0,002 sek * 10,75 sichtbare Schwingung = 0,0215 sek
Die sichtbaren Schwingungen, zeigen somit, die Zeit von 0,0215 sek (21,5 msek) hörbarer Ton, bei 500 Hz.
Wenn Sie sich die ganze Datei mit einer Länge von 30 sek anhören würden, hätte ihr Lautsprecher 15.000 volle Schwingungen ausgeführt.
Hinweis:
Viele Versuche, mit verschiedenen Monitoren haben ergeben, dass die Monitorlautsprecher die Frequenzen 50 und 100 Hz Sinus nicht wiedergeben können. Als obere Grenze konnten die meisten Monitor-Lautsprecher die Frequenz von 7500 Hz noch wiedergeben.
Aktiv-Lautsprecher, hatten mit den Frequenzen meist keinerlei Probleme.
INFO:
Der menschliche Hörbereich reicht,
-
bei jungen Menschen von ca.16 Hz bis max. 20000 Hz
-
bei älteren Menschen von ca.16 Hz bis max. 5000 Hz.
Der menschliche Stimmbereich wird, im Bereich von 85 Hz bis zu 1100 Hz angenommen.
Sinustöne
50 Hz, 100 Hz, 500 Hz, 1000 Hz, 5000 Hz, 7500 Hz, 10.000 Hz, 15.000 Hz, 20.000 Hz
Rechtecktöne:
50 Hz, 100 Hz, 500 Hz, 1000 Hz, 5000 Hz, 7500 Hz, 10.000 Hz
Dreiecktöne:
50 Hz, 100 Hz, 500 Hz, 1000 Hz, 5000 Hz, 7500 Hz, 10.000 Hz
Sägezahntöne:
50 Hz, 100 Hz, 500 Hz, 1000 Hz, 5000 Hz, 7500 Hz, 10.000 Hz
Rosa und weißes Rauschen
Ich möchte hier nicht größ auf das Thema eingehen, denn ich vermute, das es hier nicht sehr viele intessierte Leser gibt.
So ich mich irren sollte der übliche verweis zu Google und Co, nachfolgend zwei Links wenn man es mal gehört haben möchte.
Alle Ton-Dateien sind auf 30 sek. Laufzeit begrenzt, und sind als MP3-Datei gespeichert. Größe je Datei ca. 0,63 MB.
Stromverbrauch ermitteln. # (Excel-Anwendung)
|
Diese Excel-Tabelle soll dem
nicht Fachmann helfen, sich in die Lage zu
versetzen, seine Stromverbräuche von Geräten, oder Anlageteilen zu
ermitteln oder zu benennen. - ein Bild sagt mehr als
1000 Worte -. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich die Tabelle auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen |

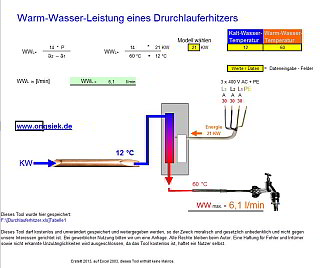

Durchlauferhitzer und Warmwassermenge bei diversen Temperaturen. # (Excel-Anwendung)
|
Mit diesen kleinen Tool
kann jeder, so die richtigen Daten eingegeben wurden,
ermitteln wie sich die anderen Parameter ändern, wenn man im Winter
z.B. eine Kaltwassertemperatur von nur noch 4°C hat, und vieles
mehr. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich das Tool auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen |

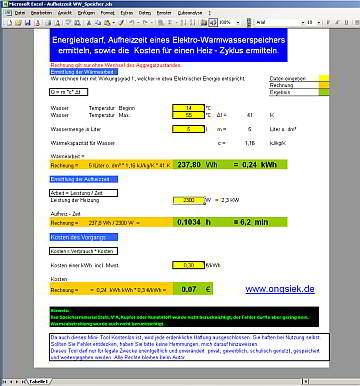

Warm-Wasser-Speicher Heizzeit mit verschiedenen Parametern und Kosten per Heiz-Zyklus. # (Excel-Anwendung)
|
Für die Auswahl, eines Speichers, sollte man viele Faktoren bedenken, unter anderem, die Aufheizzeit. Mit dieser kleinen Excelseite kann man schnell die Zeit bestimmen, in welcher der Speicher aufheizt. Alle wichtigen Parameter können frei variiert werden. Erstellt auf Excel 2003, da aber keine speziellen Verfahrensweisen genutzt wurden, müsste es wahrscheinlich auf allen gängigen Excelversionen laufen. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Dateigröße 36 KB. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich die Tabelle auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen. |

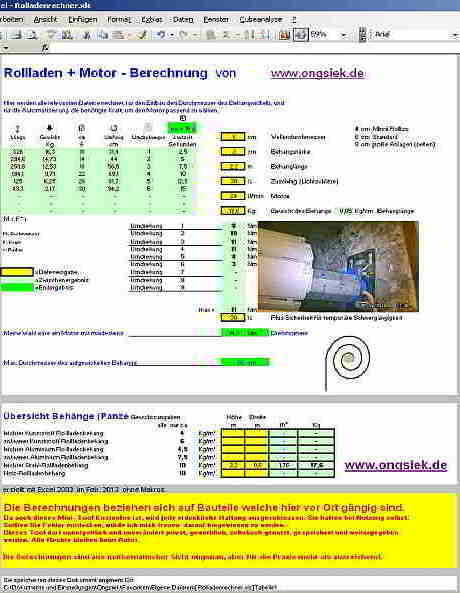

Rollladen, nötige Motorkraft und Durchmesser vom Behang (Panzer)- Wickel errechnen. # (Excel-Anwendung)
|
Für die Montage oder Automatisierung eines Rollladens ist es schon hilfreich einige Berechnungen anzustellen. Oder wissen Sie welchen Durchmesser der Rollladen hat wenn er aufgewickelt ist? Welcher Motor mit welcher Stärke wird für welchen Rollladen benötigt? Gut wenn man es schon x Mal gemacht hat, hat man schon eine Idee, aber diese Leute werden dieses hier wohl nicht lesen. Alle wichtigen Parameter können frei variiert werden. Erstellt auf Excel 2003, da aber keine speziellen Verfahrensweisen genutzt wurden, müsste es wahrscheinlich auf allen gängigen Excelversionen laufen. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Dateigröße 76 KB. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Hilfestellung können wir aus Zeitgründen leider nicht bieten. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich die Tabelle auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen. |

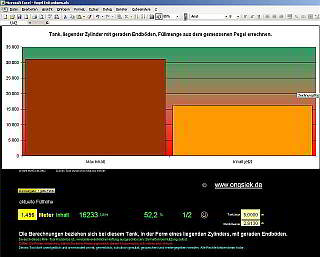

Tank-Inhalt-Rechner für runde liegende Tanks. # (Excel-Anwendung)
|
Die Länge (innen) und der Durchmesser (innen) können eingegeben werden. Die einigste Information welche benötigt wird um den Inhalt zu ermitteln ist eine einfache Pegelmessung. Der Inhalt wird als Grafik, in Litern, in %, als Bruch, oder als lachendes oder betrübtes Smiley (Umschaltung bei 50 % Füllmenge), ausgegeben. Die Anwendung wurde auf Excel 2003 erstellt, läuft aber auch - getestet - auf Excel 2007 + 2010. Dateigröße = 196 KB. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich die Tabelle auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen. |

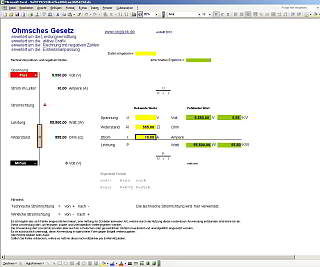

Ohmsches Gesetz + Leistung + Einheitenanpassung. # (Excel-Anwendung)
|
Eine Excelseite mit deren Hilfe man schnell das Ohmsche Gesetz berechnen kann. Erstellt auf Excel 2003, da aber keine speziellen Verfahrensweisen genutzt wurden, müsste es wahrscheinlich auf allen gängigen Excelversionen laufen. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Dateigröße 26,5 KB. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich die Tabelle auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen. |

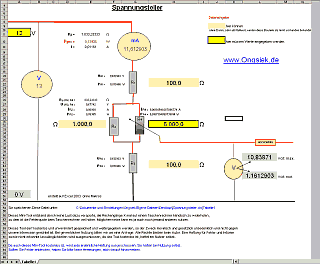

Spannugsteilerberechnug. # (Excel-Anwendung)
|
Eine Excelseite mit deren Hilfe man schnell einen Spannungsteiler berechnen kann.
Erstellt auf Excel 2003, da aber keine speziellen Verfahrensweisen genutzt wurden, müsste es wahrscheinlich auf allen gängigen Excelversionen laufen. Die Anwendung läuft ohne Makros, und wird hier kostenlos, unter Ausschluss jeglicher Gewährleistung als .xls Datei angeboten. Dateigröße 28KB. Die Nutzung dieser Anwendung setzt voraus, dass auf ihrem Computer Excel** installiert ist. Die Handhabung empfinde ich als nicht schwierig, allerdings habe ich die Tabelle auch selbst erstellt, sollten Sie als Nutzer das anders sehen, oder auf Unklarheiten, Fehler, usw. stoßen, bin ich immer für einen Hinweis dankbar. Ich setzte aber voraus, dass Sie sich mit dem Thema, der Tabelle, schon etwas auskennen. |
